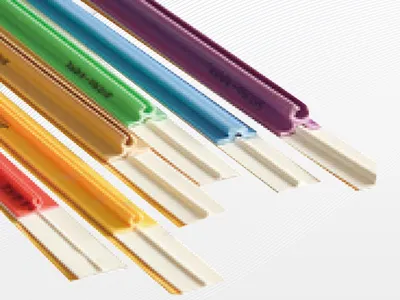

Nos matrices de rainage à montage rapide sont des composants incontournables pour les machines de découpe à plat. Elles sont utilisées pour créer des rainures précises sur le papier, le carton, les films plastiques et d'autres matériaux, facilitant ainsi les opérations de pliage et de mise en forme suivantes. Leur conception à montage rapide améliore considérablement l'efficacité de la production.
| Poids de la feuille (g) | Épaisseur de la feuille (mm) | Hauteur de la règle de rainage (mm) | Règles de rainage couramment utilisées | ||||||
| 23.50 | 23.40 | 23.30 | 23.20 | 23.10 | 23.00 | 23.24 | 22.9 | ||
| 200 | 0.28 | 0.3×1.0 | 0.4×1.0 | - | - | - | - | 0.5×1.0 | - |
| 250 | 0.35 | 0.3×1.2 | 0.4×1.2 | 0.5×1.2 | - | - | - | 0.5×1.2 | - |
| 300 | 0.42 | 0.3×1.3 | 0.4×1.3 | 0.5×1.4 | - | - | - | 0.5×1.4 | - |
| 350 | 0.50 | - | 0.4×1.4 | 0.5×1.5 | 0.6×1.5 | - | - | 0.5×1.5 | - |
| 400 | 0.56 | - | - | 0.5×1.6 | 0.6×1.6 | - | - | 0.5×1.6 | 0.8×1.6 |
| 450 | 0.63 | - | - | 0.5×1.7 | 0.6×1.7 | 0.7×1.7 | - | - | 0.8×1.7 |
| 500 | 0.70 | - | - | - | - | 0.7×1.7 | 0.8×1.7 | - | 0.8×1.7 |

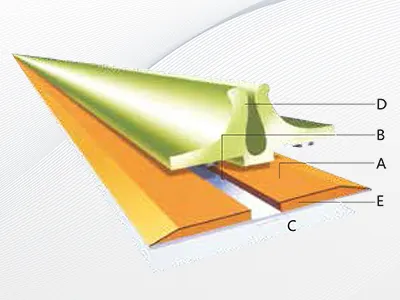

Les matrices de rainage à courbure inversée sont conçues pour créer des rainures inversées (lignes en relief) à la surface du matériau. Contrairement aux rainures conventionnelles (indentations), les rainures inversées se forment sur l'arrière du matériau, ce qui génère une ligne en relief à l'avant. Cette technique permet d'obtenir des plis précis et nets, en particulier pour les applications nécessitant un pliage ferme et structuré.
Calculs:
Les formules suivantes sont utilisées pour les calculs :
Distance entre les lignes de coupe (d) :
Pour le carton : d = (épaisseur du papier (g) x 1.5) + largeur de la rainure (c)
Pour le carton ondulé : d = (épaisseur du papier (g) x 2.0) + largeur de la rainure (c)
Hauteur de la règle en acier (h) :
h = hauteur de la matrice de coupe (f) - (épaisseur du papier (g) + hauteur de la base (a))

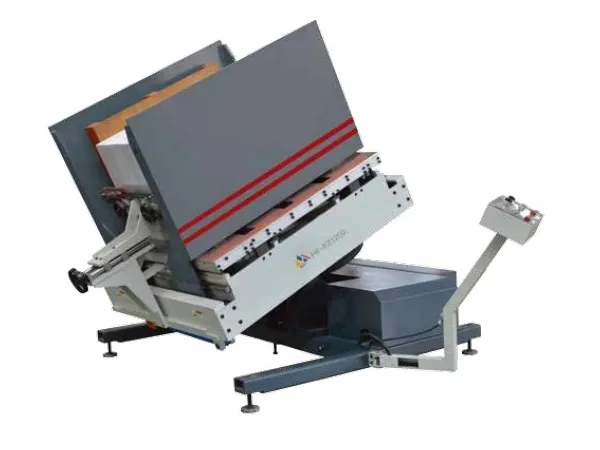

Adéquats pour les industries de l'impression et de l'emballage, nos retourneurs de piles accomplissent une variété de fonctions, notamment l'élimination de la poussière, le desserrage, l'alignement et le retournement des piles de papier. Ces machines perfectionnées sont indispensables pour améliorer l'efficacité des processus avant et après l'impression.
| Modèle | HF-FZ1200 | HF-FZ1200A | HF-FZ1700ZL |
| Poids max. de la pile (palette incluse) (kg) | 100 | 1400 | 2500 |
| Taille max. de la feuille (mm) | 800×1200 | 800×1200 | 1200×1700 |
| Ouverture des mâchoires (mm) | Min. 680 Max. 1440 | Min. 920 Max. 1920 | Min. 920 Max. 1840 |
| Puissance (kW) | 8 | 8 | 16 |
| Alimentation électrique | 3p380v AC50HZ | ||
| Pression maximale | 16MPa | ||
| Niveau sonore | ＜ 80 dB(A) | ||
| Température d'utilisation | 12℃ to 45℃ | ||
| Humidité relative | Sans condensation＜ 50% | ||
| Poids net (kg) | 2800 | 3600 | 4200 |
| Dimensions (mm) | 2370×2090×1890 | 2900×2400×2200 | 2550×2590×2590v |

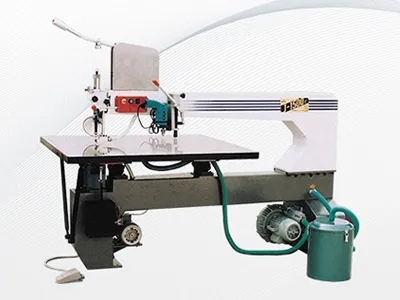

La machine à scier J-1500 est conçue pour réaliser des découpes précises dans des plaques de découpe, allant des formats quart à extra-larges. Le mandrin inférieur est doté d'un dispositif automatique de serrage de la lame de scie pour des changements rapides et efficaces des lames. La position du mandrin supérieur et l'angle de la table de travail sont facilement réglables pour une plus grande polyvalence. La surface de la table de travail extra-large est finie miroir et équipée d'un système de flottation à air pour une manipulation aisée des grandes plaques de découpe. Un puissant système de collecte de poussière maintient la surface de travail propre et l'environnement sain.

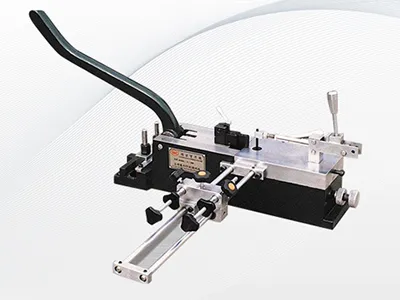

Conçu pour plier les règles en acier, cette machine avancée façonne les bords de coupe des matrices. Son design innovant et pratique garantit une facilité d'utilisation et une grande précision. Équipée de 40 matrices mâles et femelles, elle peut plier les règles en acier dans toutes sortes de formes complexes.

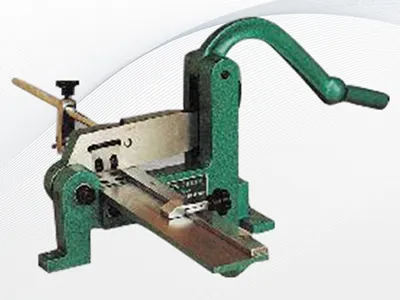

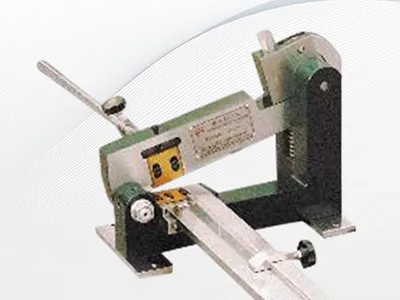

Conçu pour la coupe et la coupe d'angles, le QD-25M permet de passer facilement de la coupe à la coupe d'angle en changeant simplement la cloison. La lame de coupe est fabriquée en acier au tungstène avec une surface durcie pour une durabilité exceptionnelle. Le modèle standard peut couper des règles en acier jusqu'à 32 mm de hauteur. Des modèles personnalisés sont disponibles pour des lames plus hautes (40 mm, 50 mm, ou plus).
Le plieur de règles en acier CX-25B plie efficacement les lames de découpe en formes complexes. Avec 35 ensembles de matrices mâles et femelles et des systèmes de positionnement doubles, il garantit un fonctionnement rapide et précis avec un minimum d'effort pour l'opérateur.

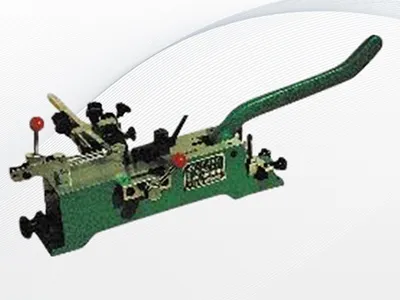

Semblable au modèle CX-25B, le plieur de règles en acier CX-5A offre une flexibilité rapide et pratique pour le pliage des lames en acier, en utilisant 35 ensembles de matrices mâles et femelles pour produire des formes complexes.
Cette machine polyvalente combine les fonctions de coupe et de coupe d'angles. Grâce à des barres de positionnement interchangeables, elle permet de passer facilement d'une fonction à l'autre pour répondre aux diverses exigences de production.

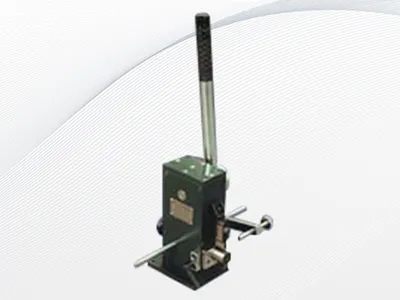

Après le pliage des règles (lames), la perceuse de règle en acier YK-06 effectue des perforations de ponts avec précision. Disponible en largeurs de fente de 3 mm, 5 mm ou 6 mm, elle garantit un encochement uniforme pour une qualité de lame constante.
Conçue pour perforer des encoches le long des lames de découpe ou des lignes de rainage aux points de jonction, la CK-9 propose une largeur d'encoche fixe de 9 mm et des profondeurs d'encoche réglables de 0 à 25 mm, tout en maintenant l'efficacité sans déformer la lame.

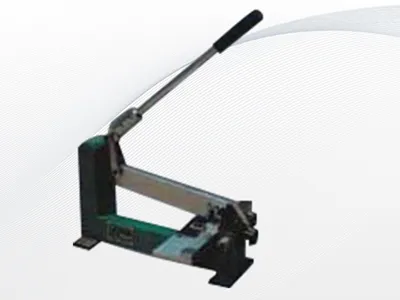

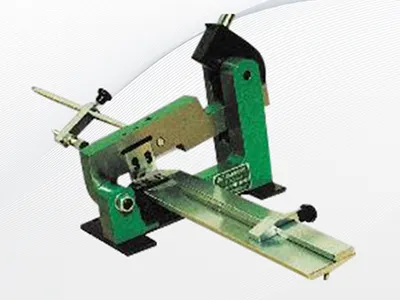

Adopté pour la phase finale de coupe, le coupe-règle en acier CJ-25 est équipé de guides réglables des deux côtés pour offrir des coupes droites et nettes. Il prend en charge une hauteur maximale de lame de 40 mm, réduisant l'effort de l'opérateur et garantissant une finition propre.

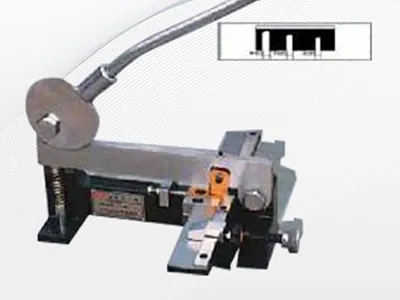

La perceuse de règle en acier de précision GQ-3-8M est conçue pour perforer des trous de pont aux jonctions des lames de découpe et des lignes de rainage. Offrant des largeurs de fente de 3 mm, 5 mm ou 8 mm, elle utilise des lames de découpe en acier au tungstène avec une durabilité améliorée grâce à un durcissement de surface.
Nous proposons une large gamme d’équipements de découpe pour le secteur des imprimeries, entreprises d’emballage, sites de production industrielle et bien d'autres industries. Nos machines de découpe intègrent des composants hautement fiables issus de marques internationales reconnues, telles que les variateurs de fréquence de la marque suisse ABB, les automates programmables et interfaces homme-machine de Fuji (Japon), les relais et disjoncteurs des marques japonaises Omron et IDEC (Izumi), ainsi que de Schneider. Les moteurs proviennent de Siemens (Allemagne), les courroies d’alimentation papier de NITTA (Japon), les chaînes de transmission de IWIS (Allemagne), et les roulements de NSK (Japon), entre autres composants de haute performance. Grâce à cette conception rigoureuse, nos équipements offrent une précision de découpe supérieure, avec une tolérance allant de ±0,1 mm à ±0,075 mm. Nous assurons également un service après-vente complet, garantissant un accompagnement fiable tout au long du cycle de vie de votre machine.
