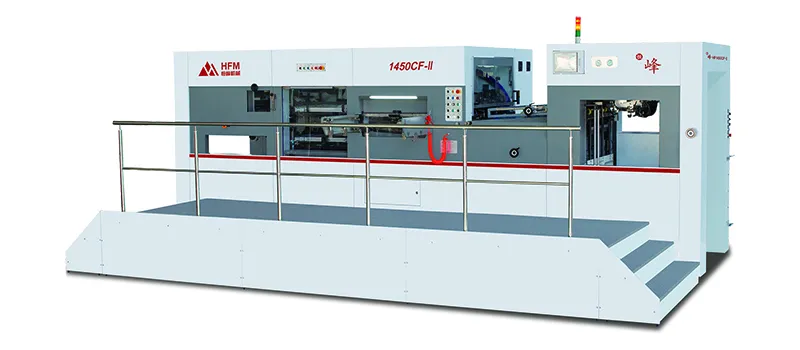

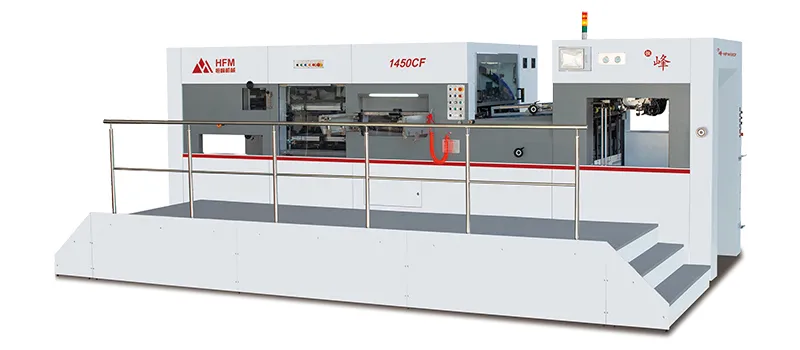

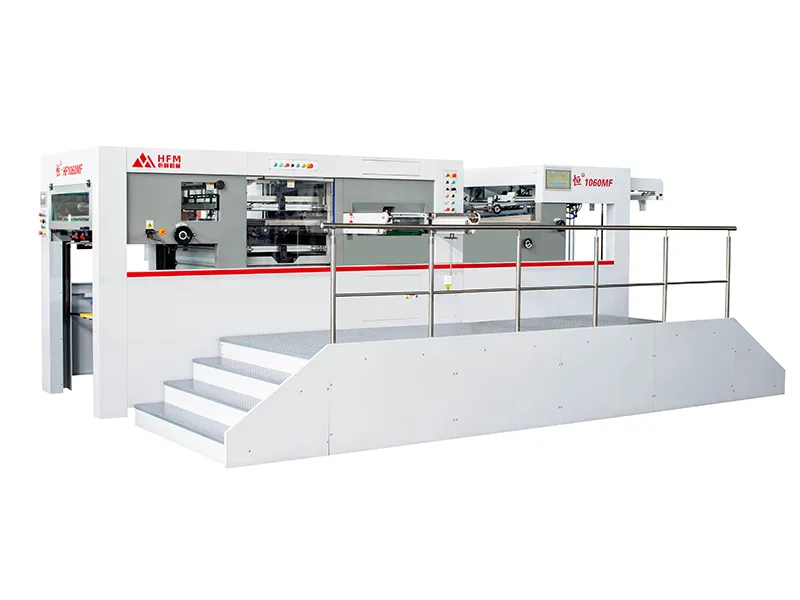

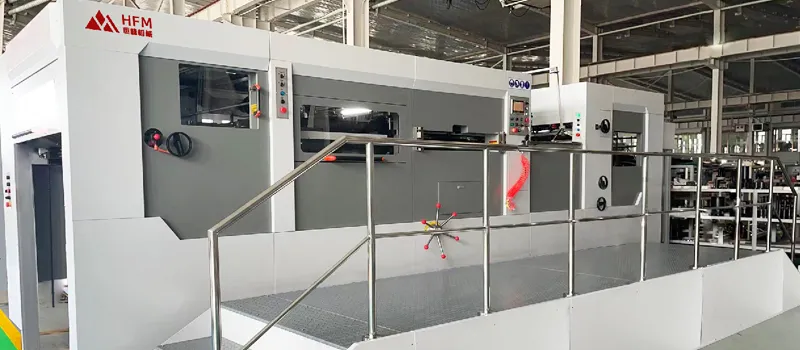

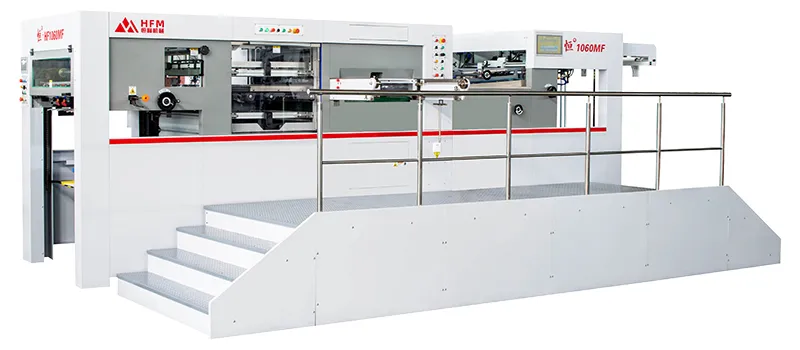

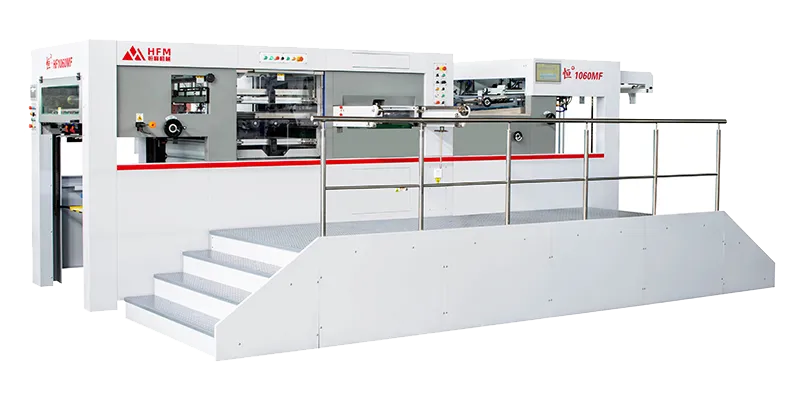

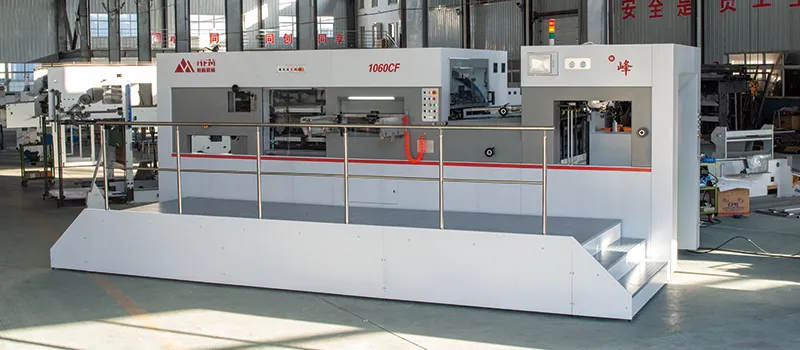

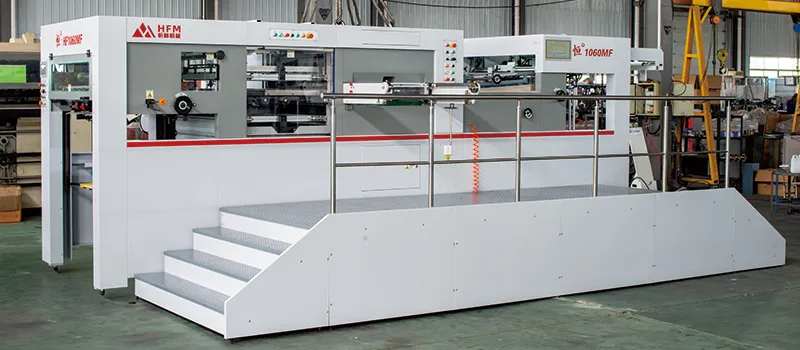

La machine automatique de découpe et de rainage à plat avec fonction d’échenillage est une solution innovante qui combine en un seul processus la découpe et l’évacuation des déchets. Après la découpe, l’unité d’échenillage intégrée élimine de manière efficace et précise les rebords les plus fins ainsi que les excédents plus volumineux, garantissant un produit final net. Cette double fonctionnalité est particulièrement précieuse pour la fabrication de produits haut de gamme, tels que les boîtes cadeaux de luxe, où l’esthétique et la précision sont essentielles. En réunissant deux étapes en une seule, la découpeuse raineuse à plat automatique permet de réduire les coûts de main-d'œuvre et d’augmenter considérablement l’efficacité opérationnelle.

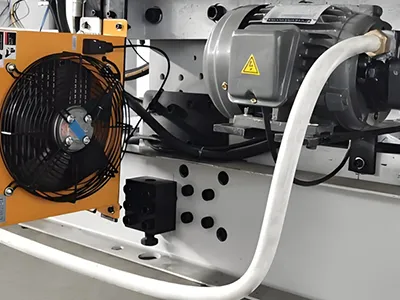

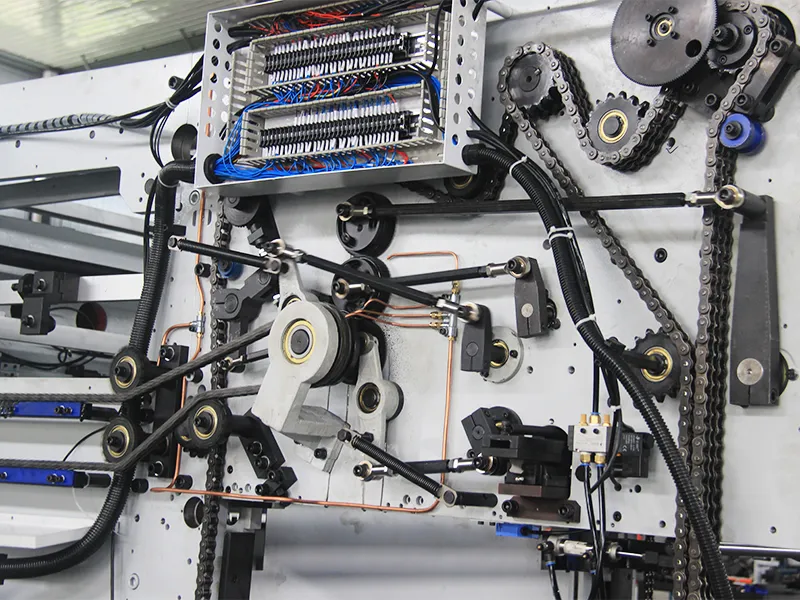

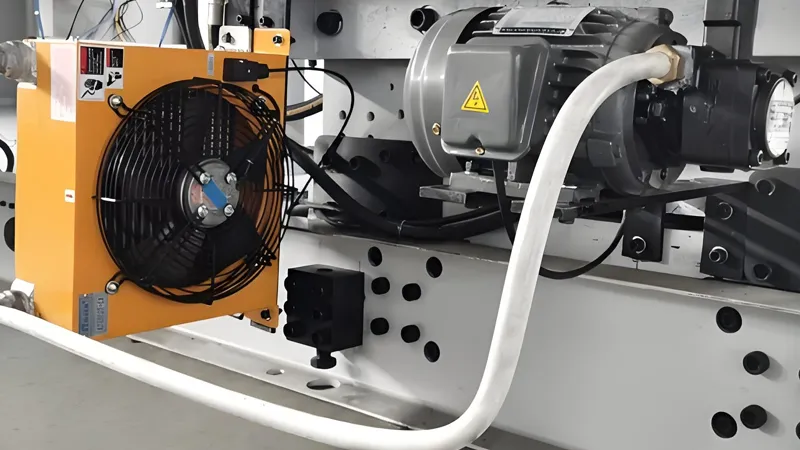

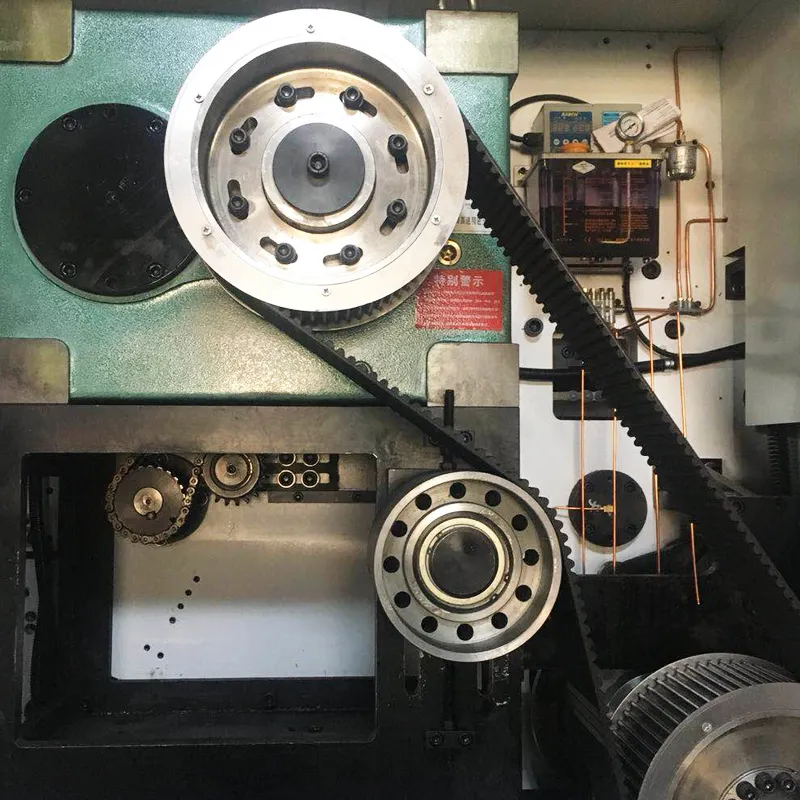

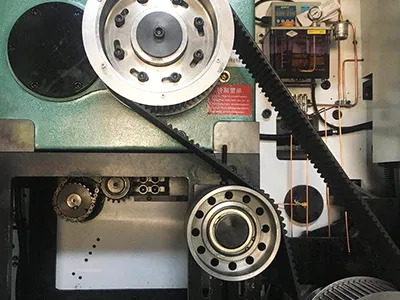

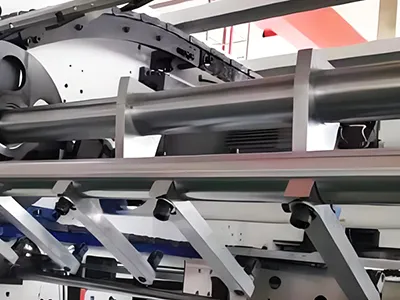

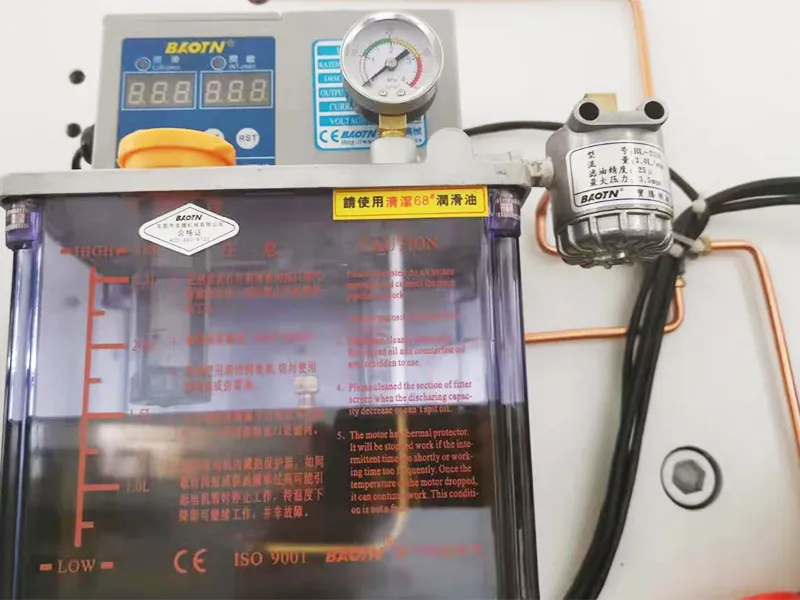

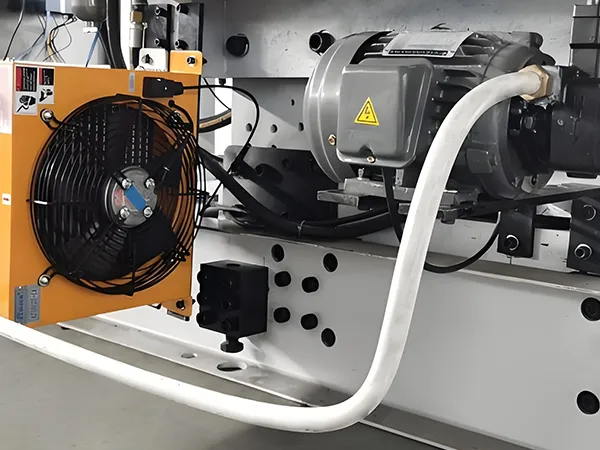

Elle est dotée d’un mécanisme intermittent de précision exceptionnelle, intégrant un système de verrouillage pneumatique rapide, un embrayage pneumatique, un mécanisme de protection contre les surcharges ainsi qu’un réglage électrique de la pression, assurant un fonctionnement fiable et fluide à grande vitesse. Pour maximiser la productivité, la machine comprend également de nombreuses fonctionnalités pratiques, notamment le système de pré-empilage du papier, l’alimentation assistée, le système d’alimentation à vitesse variable, la collecte automatique assistée du papier, l’échantillonnage pneumatique, le système de lubrification temporisée et le refroidissement par air forcé pour la lubrification de l'entraînement principal. Le cadre d’échenillage surélevé est conçu de manière ergonomique, améliorant le confort et la rapidité d’intervention de l’opérateur, notamment lors de l’insertion des broches.

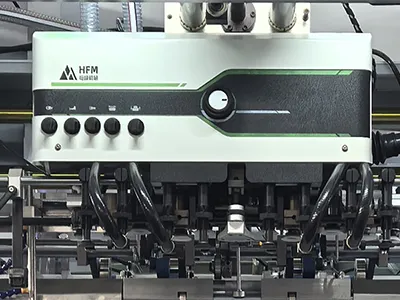

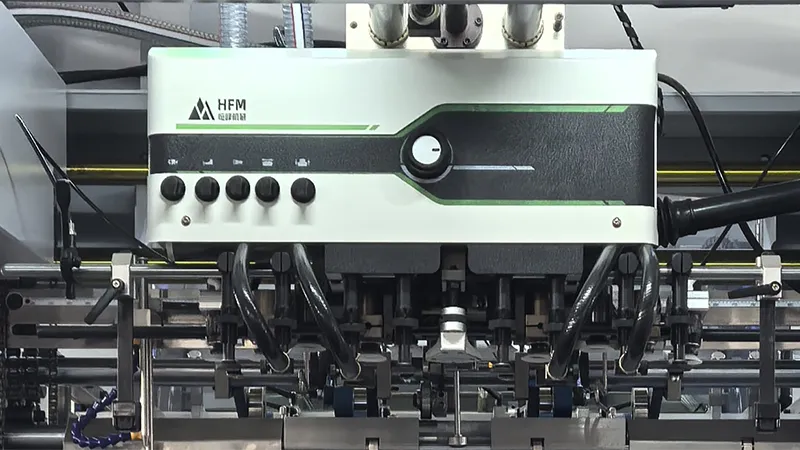

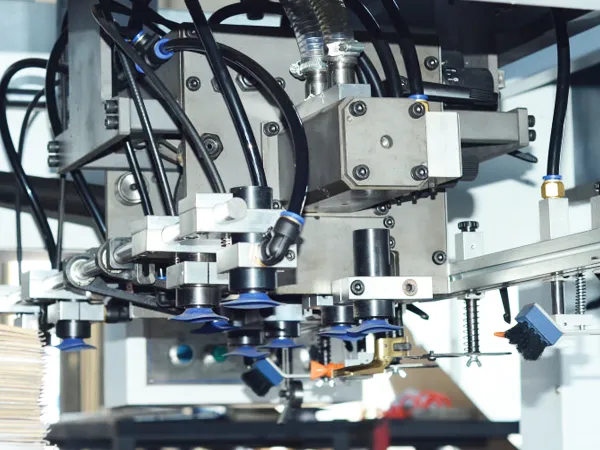

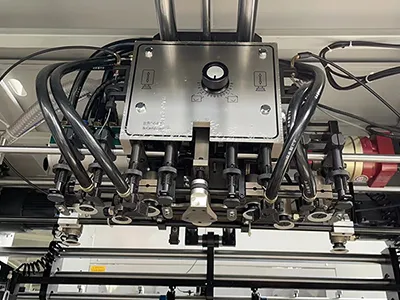

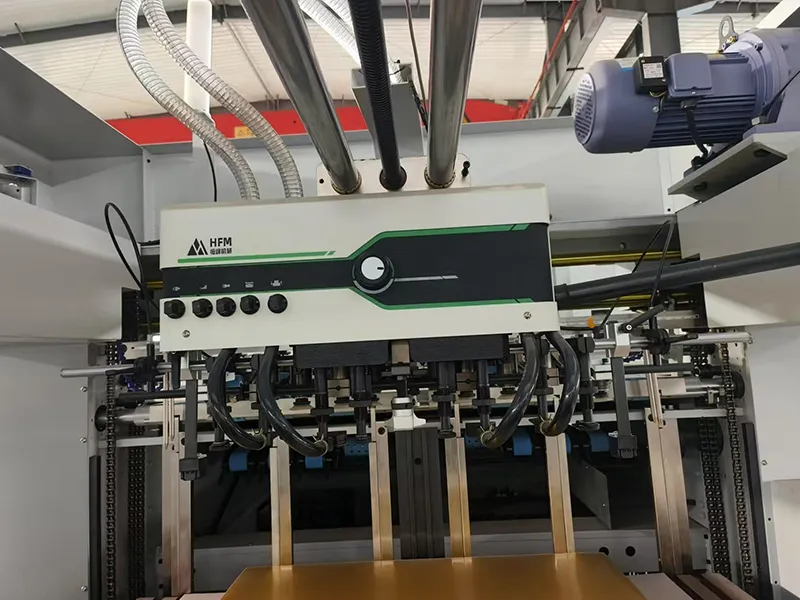

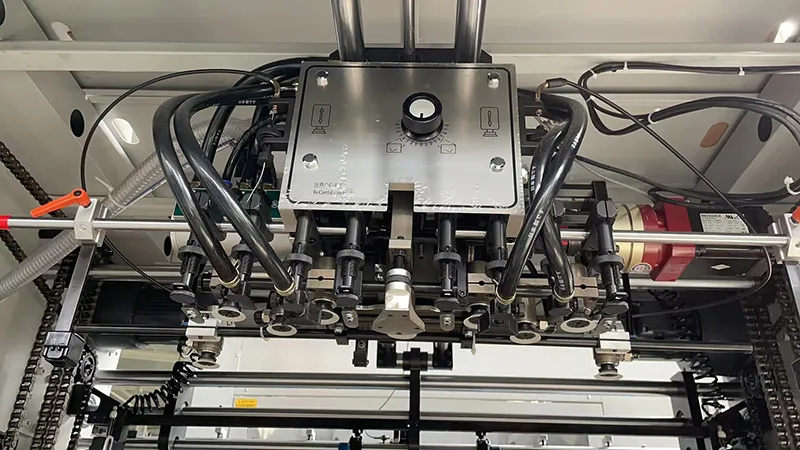

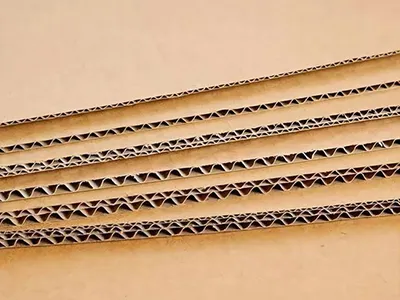

Doté d’un système haute précision à quatre ventouses d’aspiration et cinq rouleaux d’alimentation, ce système d’alimentation est conçu pour traiter du papier fin ainsi que divers matériaux tels que le carton plat et le carton ondulé. Il garantit une alimentation fluide des feuilles, même à grande vitesse. Le système de pré-empilage de type portique, avec tables d’alimentation principale et auxiliaire alternées, permet une production continue sans interruption.

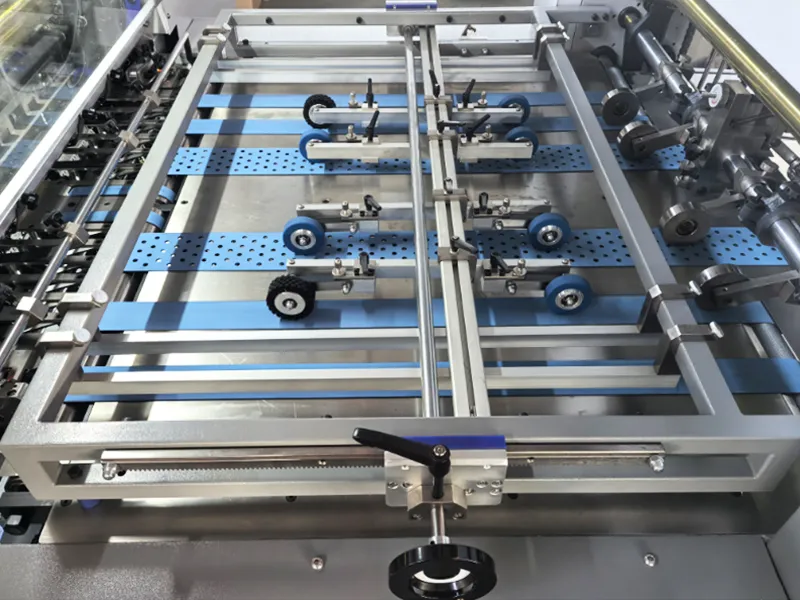

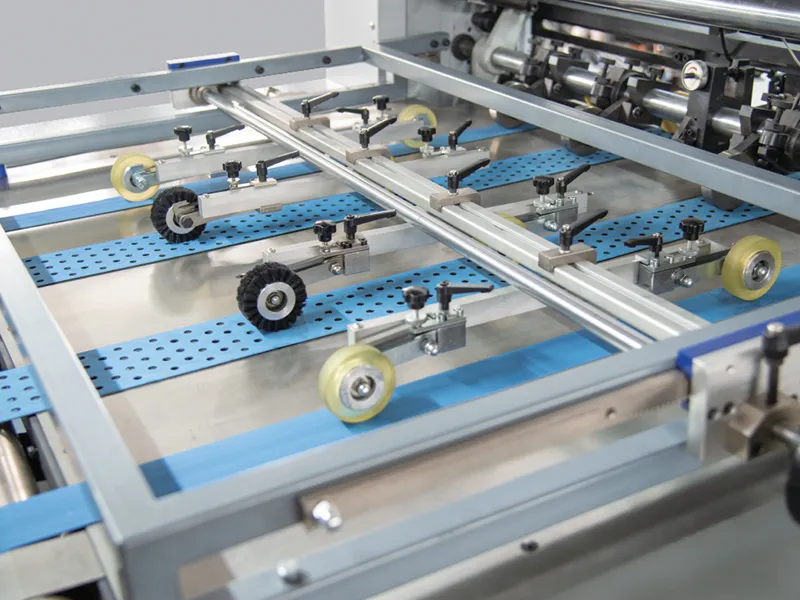

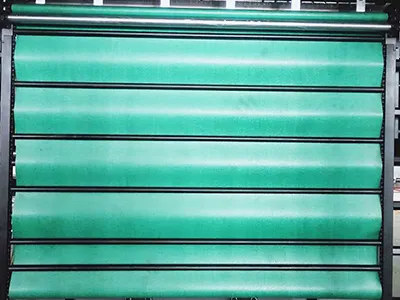

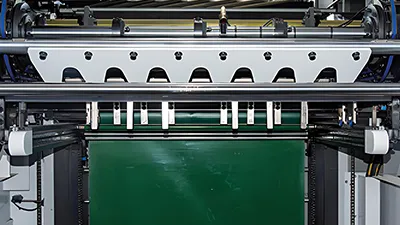

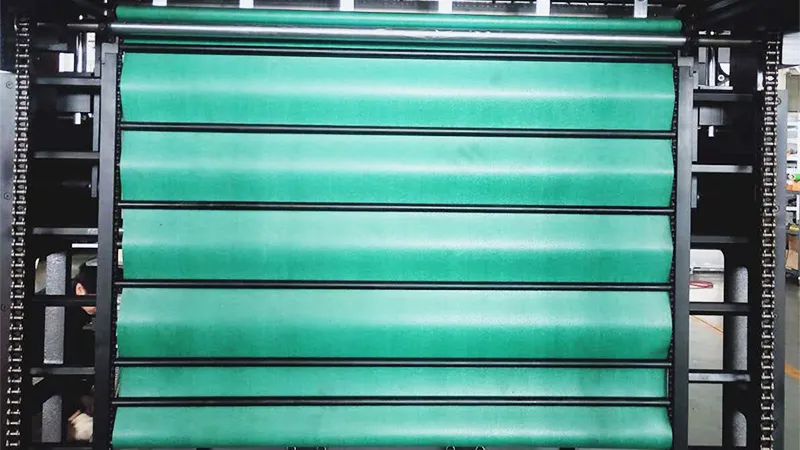

Le système d’alimentation fait appel à une courroie transporteuse importée pour assurer un déplacement stable des feuilles. Un système d’alimentation sous vide en option permet d’optimiser le fonctionnement, notamment avec des matériaux fins, offrant ainsi une meilleure stabilité, un meilleur contrôle et une alimentation régulière.

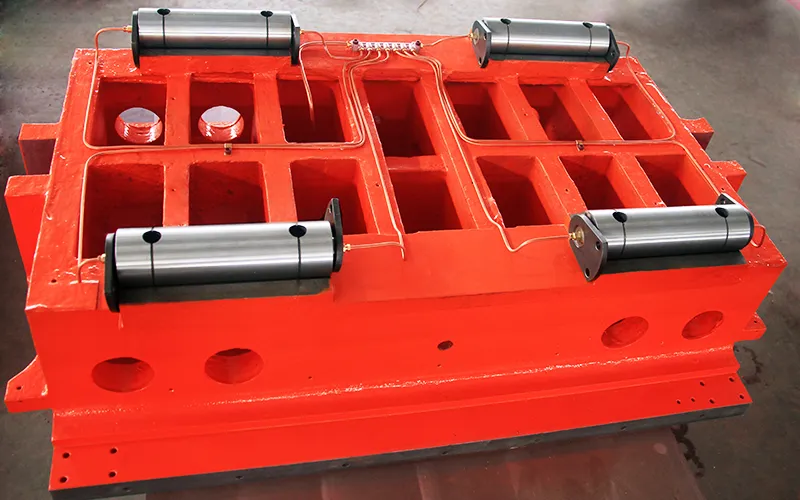

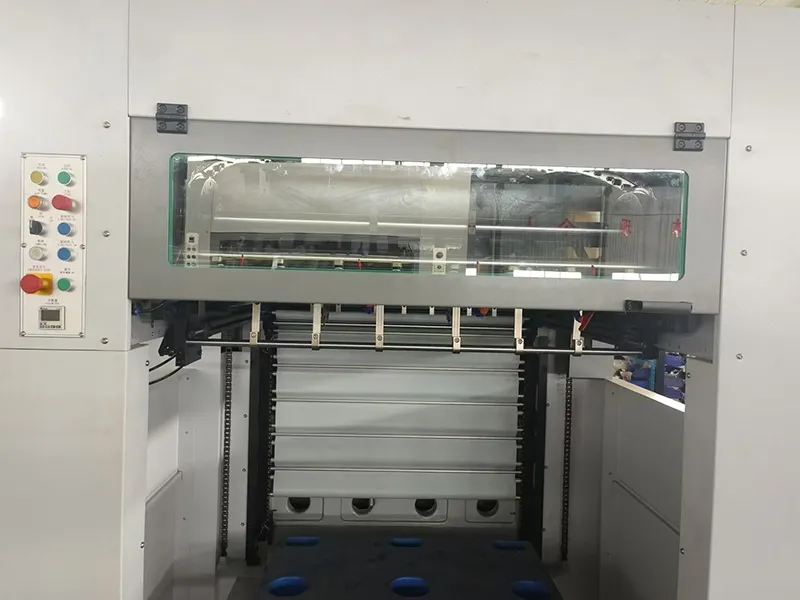

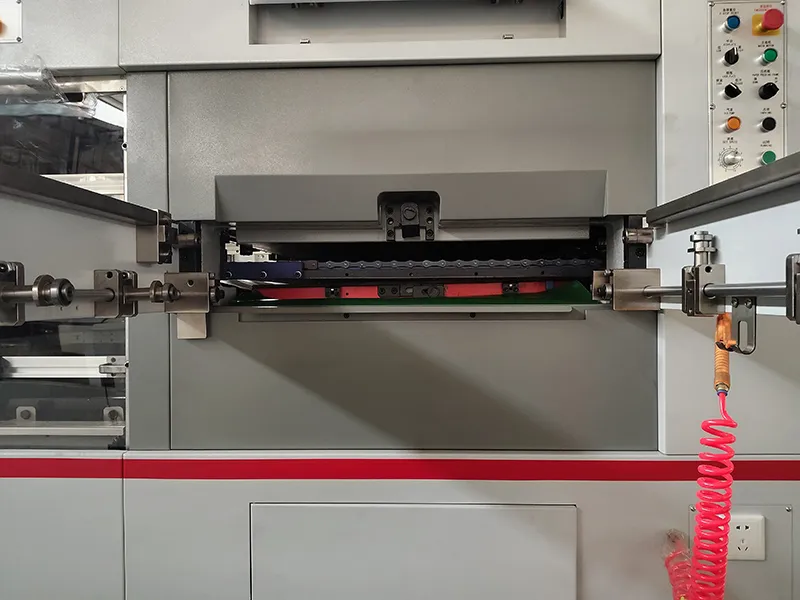

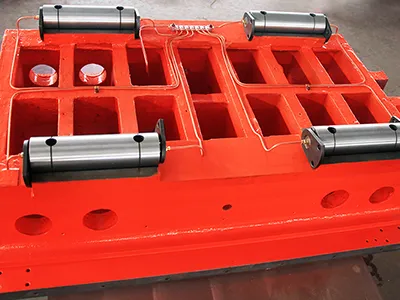

Cette station est dotée d’un système de réglage électrique de la pression, garantissant une découpe précise. Elle comprend également un dispositif de sécurité pour le cadre de la plaque de découpe ainsi qu’un mécanisme de protection contre les surcharges de couple, assurant une stabilité et une sécurité remarquables.

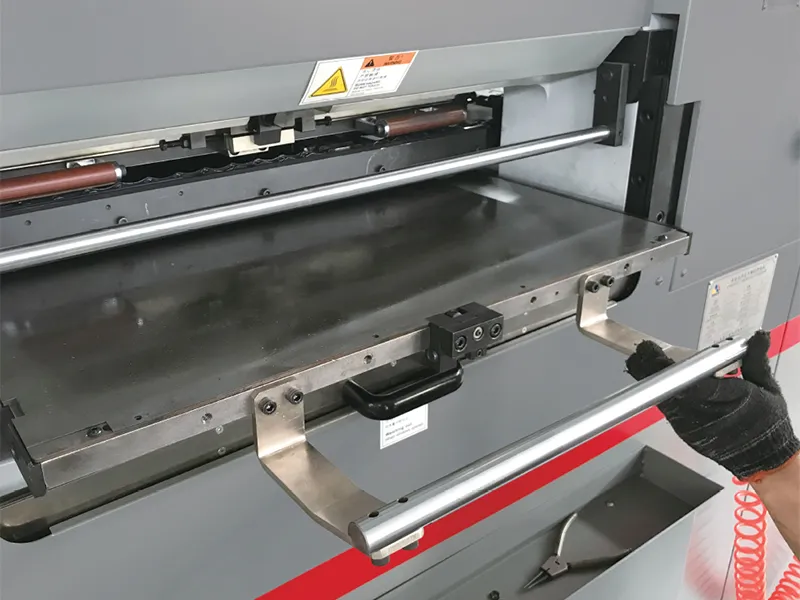

Le mécanisme de micro-réglage permet un alignement rapide et aisé de la plaque de découpe, réduisant le temps de préparation, améliorant l’efficacité et assurant une découpe d’une grande précision.

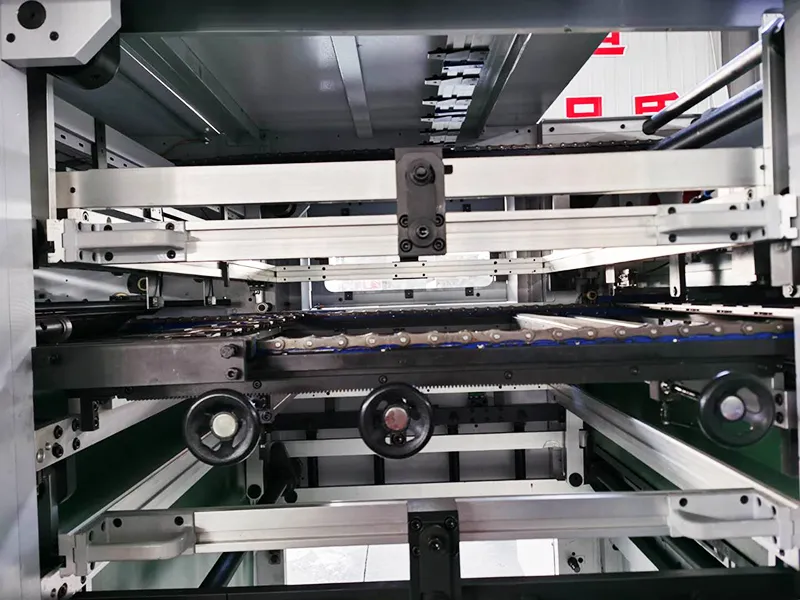

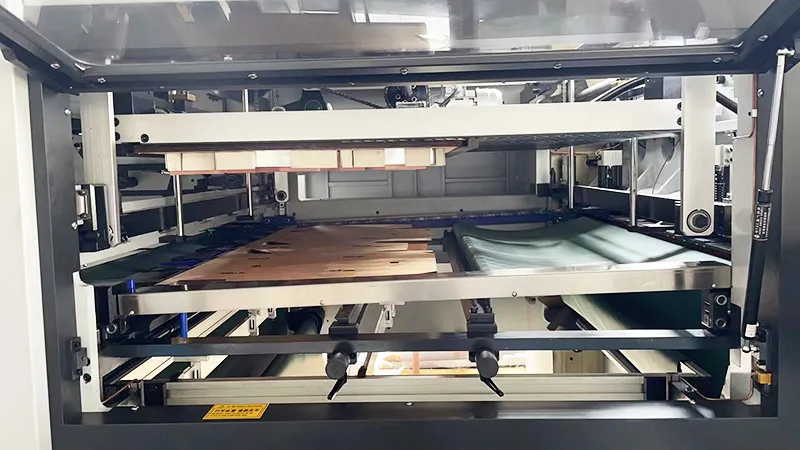

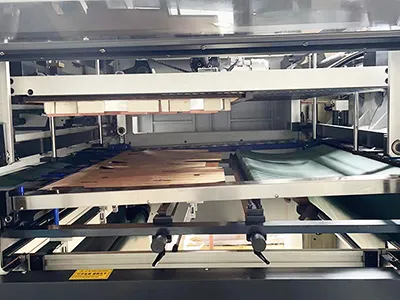

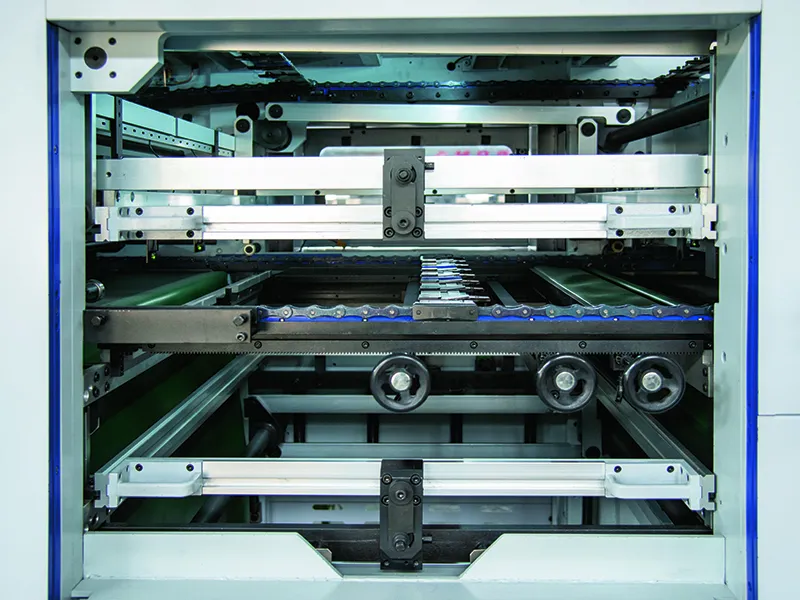

Le système d’échenillage à trois cadres (supérieur, intermédiaire et inférieur) assure un mouvement stable et précis. Selon les besoins de production, l’utilisateur peut choisir entre un système à broches ou un gabarit d’échenillage. Le gabarit centralisé permet des changements rapides et précis, un fonctionnement fluide et un alignement optimal.

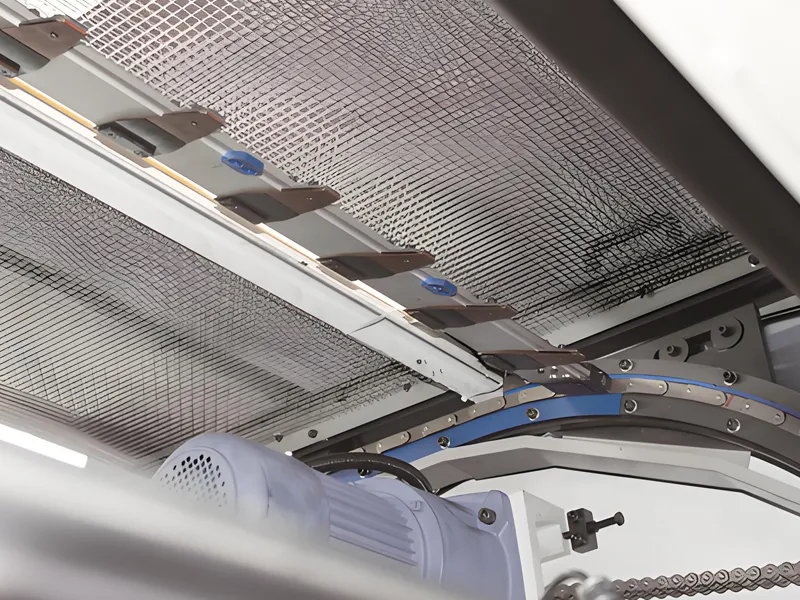

La station de distribution combine un système de brosses et de soufflage d’air arrière pour maintenir un alignement stable des feuilles. Le système électrique d’assistance à la réception permet une production continue, tandis que la fonction de prélèvement pneumatique facilite les contrôles qualité en cours de production. Une option d’insertion d’onglets avec comptage est également disponible pour plus de praticité.

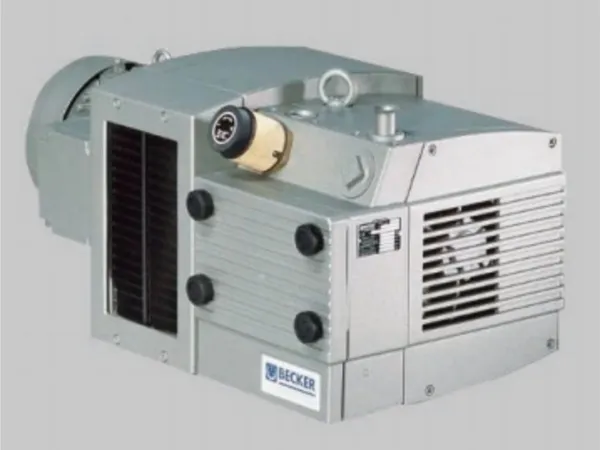

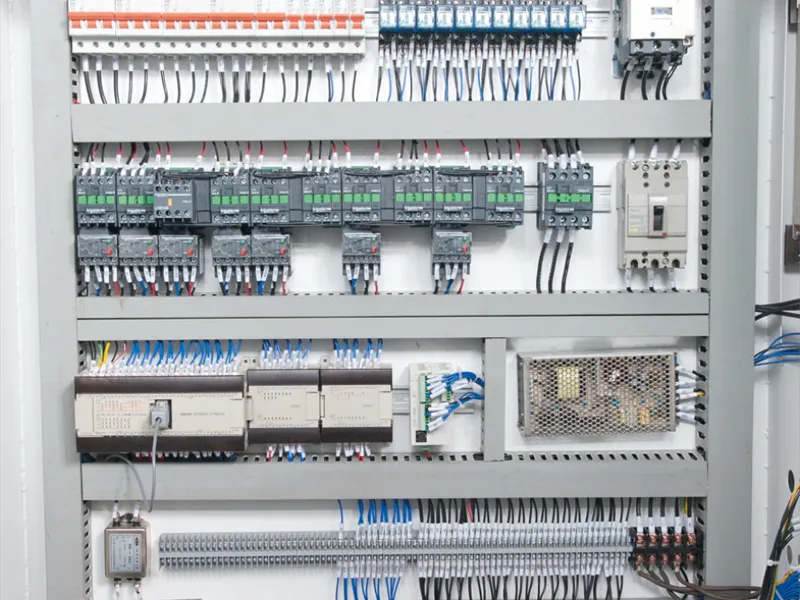

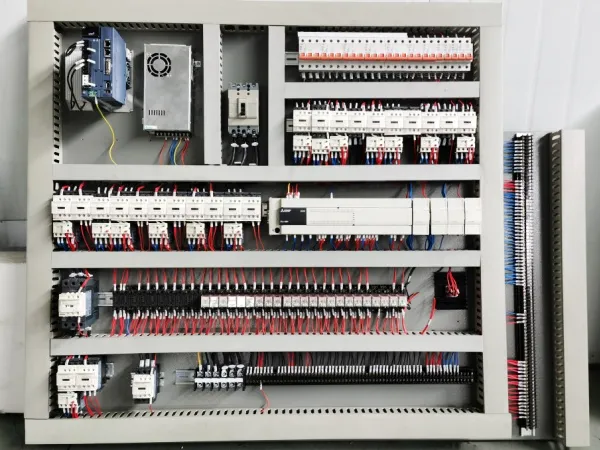

La pompe à vide BECKER, conçue en Allemagne, est alliée à des composants électriques et de transmission qui sont issus de marques mondialement reconnues telles que ABB, SMC, iWiS, Siemens, Mitsubishi Electric, Fuji Electric, IDEC, Yaskawa, OMPI et BECKER. Cette combinaison bien pensée garantit une précision de découpe optimale et des performances fiables. L’armoire électrique est équipée d’un système de climatisation industrielle maintenant une température constante, assurant ainsi un fonctionnement stable et ininterrompu des composants électriques.

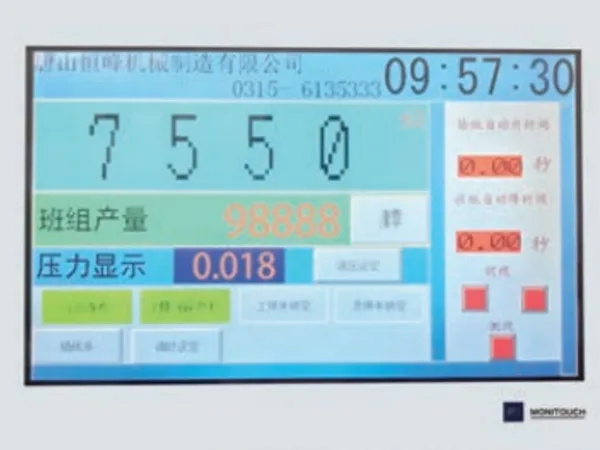

L’interface Homme-Machine intuitive permet de surveiller en temps réel l’état de la machine, d’afficher les emplacements des éventuelles pannes et de proposer des solutions de dépannage, simplifiant ainsi l’exploitation et maximisant la disponibilité de l’équipement.

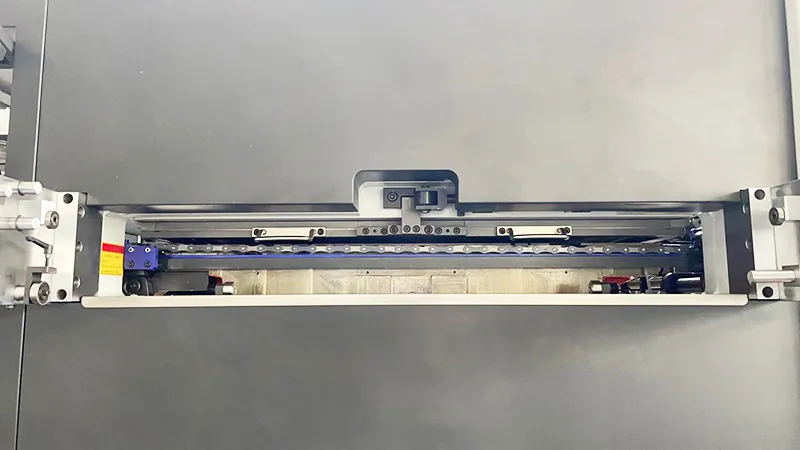

Afin de garantir les performances optimales et la longévité de votre machine à découper et rainurer, nous vous recommandons d’utiliser exclusivement des consommables d’origine HFM. Nous proposons une gamme complète de pièces de rechange de qualité optimale : Broche d’échenillage, plaque coulissante, bloc de verrouillage inférieur des broches, roue en caoutchouc, courroie crantée, roue à brosses, barre de pinces, pince mobile.
Nous proposons des solutions de découpe et de dorure à chaud destinées aux secteurs de l’impression, de l’emballage et de la fabrication, garantissant précision et efficacité à chaque étape du processus de production.

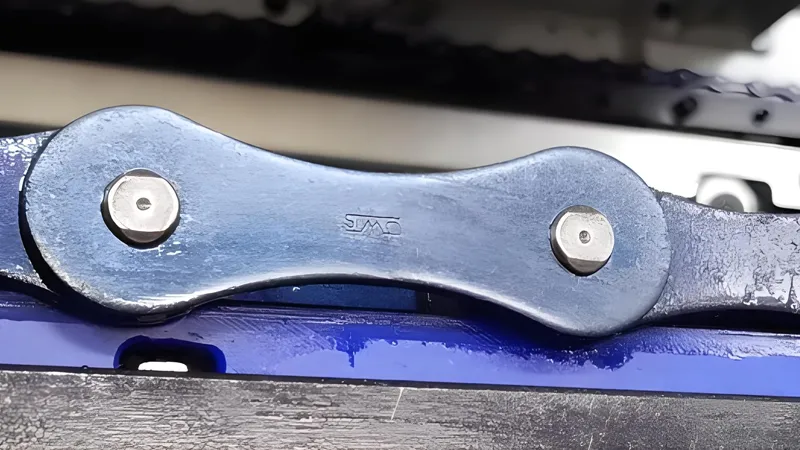

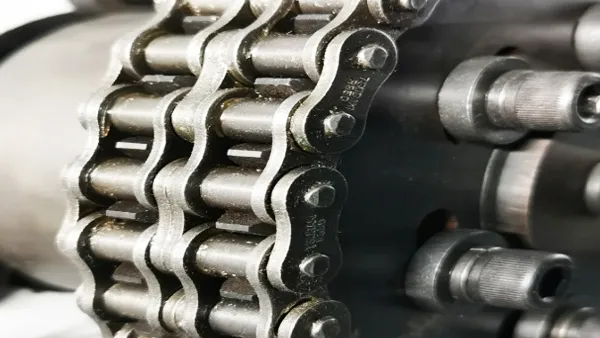

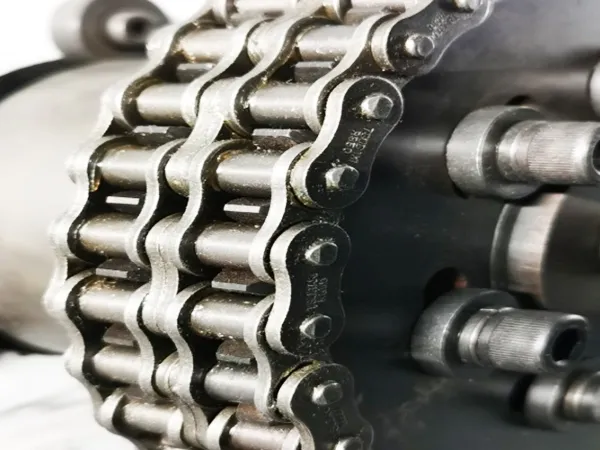

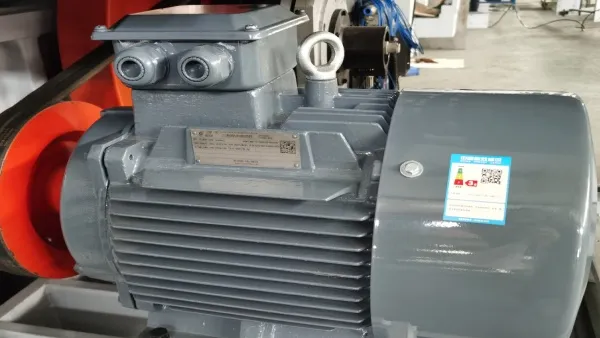

Nous proposons une large gamme d’équipements de découpe pour le secteur des imprimeries, entreprises d’emballage, sites de production industrielle et bien d'autres industries. Nos machines de découpe intègrent des composants hautement fiables issus de marques internationales reconnues, telles que les variateurs de fréquence de la marque suisse ABB, les automates programmables et interfaces homme-machine de Fuji (Japon), les relais et disjoncteurs des marques japonaises Omron et IDEC (Izumi), ainsi que de Schneider. Les moteurs proviennent de Siemens (Allemagne), les courroies d’alimentation papier de NITTA (Japon), les chaînes de transmission de IWIS (Allemagne), et les roulements de NSK (Japon), entre autres composants de haute performance. Grâce à cette conception rigoureuse, nos équipements offrent une précision de découpe supérieure, avec une tolérance allant de ±0,1 mm à ±0,075 mm. Nous assurons également un service après-vente complet, garantissant un accompagnement fiable tout au long du cycle de vie de votre machine.
